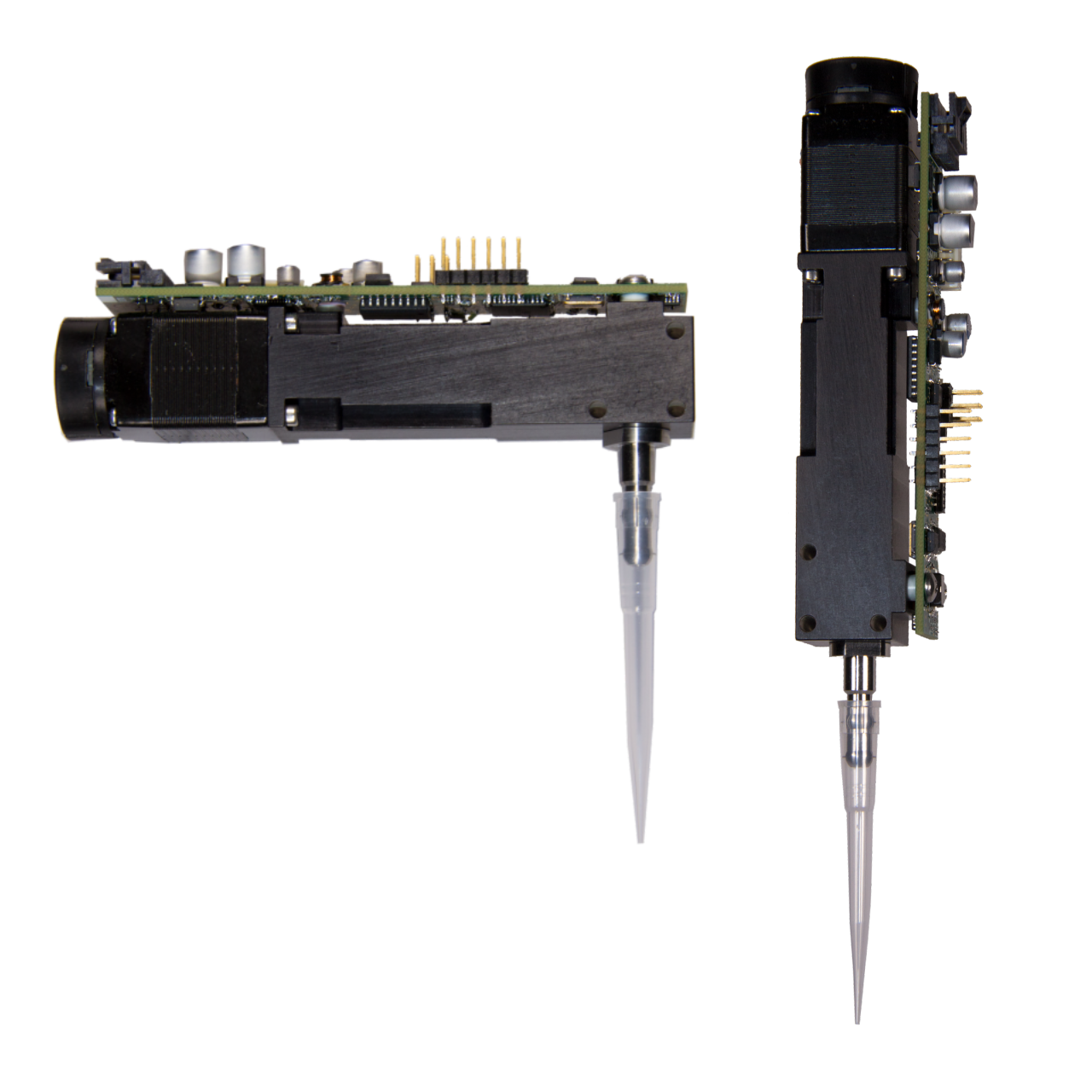

자동 공기 변위 피펫팅 모듈 Air-Z Flex Air Z Flex 수평 1

클릭하면 확대됩니다

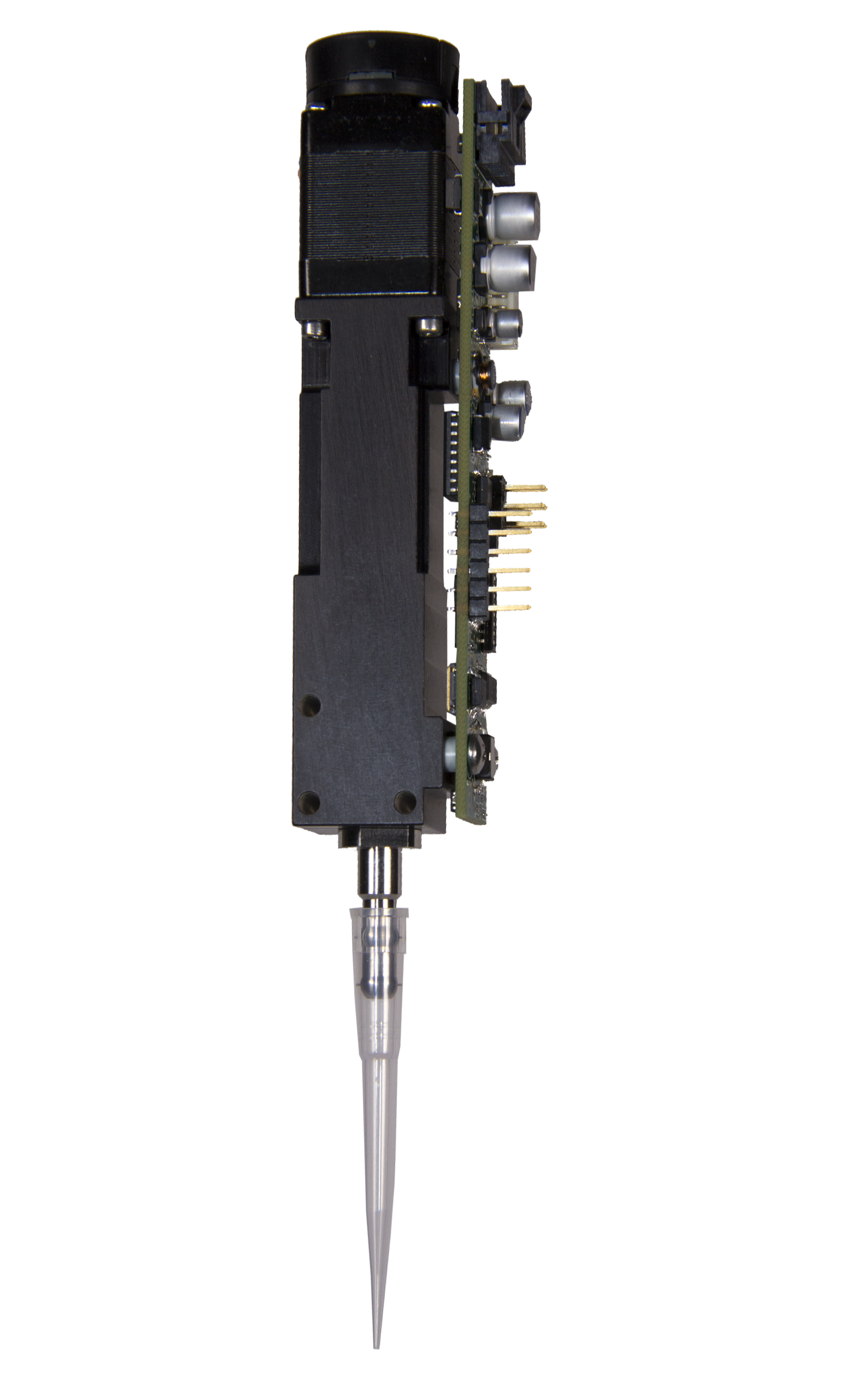

자동 공기 변위 피펫팅 모듈 Air-Z Flex Air Z Flex 수직 1

클릭하면 확대됩니다

자동 공기 변위 피펫팅 모듈 Air-Z Flex Air Z Flex 도면 1

클릭하면 확대됩니다

자동 공기 변위 피펫팅 모듈 Air-Z Flex Air Z Flex 도면 2

클릭하면 확대됩니다

제품 목록으로 돌아 가기

Air-Z Flex
Air Displacement Pumps

공기 변위 펌프

신뢰할 수 있는 스텝 손실 감지를 위한 고해상도 인코더가 있는 자동 공기 변위 피펫터 모듈
수평 및 수직 장착 구성
컴팩트한 설계
50µL, 250µL 및 1000µL 용량에서 사용 가능
옵션 압력 센서 및 제어 전자 장치
샘플 이동 및 시약 분주 중에 교차 오염 및 전이 방지
튜빙 및 프라이밍 필요 없음
기기 설계에 맞는 맞춤형 팁 어댑터, 방향 및 크기
옵션 팁 어댑터 및 일회용 팁

연락처

견적 요청 서비스, 부품 또는 지원 요청

Compare Air-Z Models

Air-Z Premier

팁 배출이 통합되고 액체 레벨, 팁, 팁 막힘, 스텝 손실 등을 자동으로 감지하는 완전한 기능을 갖춘 완전히 프로그래밍 가능한 공기 변위 피펫팅 모듈입니다.

Air-Z Flex

제어 전자 장치 및 압력 센서가 있거나 없는 자동 공기 변위 피펫팅 모듈 사용 가능.

Air-Z Legacy

액체 취급 로봇 시스템에 사용하기 위한 입증된 기술을 갖춘 TriContinent의 첫 번째 공기 변위 피펫입니다.

Air-Z Mini

간편한 설치 및 교체를 위해 설계된 낮은 듀티 사이클 응용 분야를 위한 가장 경제적인 모델입니다.

Air-Z FEATURES

Air-Z Premier

Air-Z Flex

Air-Z Mini (available upon request)

Air-Z Legacy

High-resolution encoder (step loss detection)

✓

✗

Liquid level detection: pressure (pLLD)

✓

✗

Liquid level detection: capative & hybrid (cLLD & hLLD)

✓

✗

Real time streaming pressure data

✓

✗

Quiet at all speeds

✓

Built-in tip ejector

✓

✗

Clogged tip detection

✓

Option

✗

Fully programmable (w/control electronics)

✓

Option

✗

Optional horizontal or vertical mounting orientation

✗

✓

✗

Pump volume options

1000 μl

50 μl, 250 μl, 1000 μl

50 μl

20 μl, 1000 μl, 2000 μl, 5000 μl

Tip volume availability

20 μl, 50 μl, 200 μl, 1000 μl

20 μl, 50 μl

20 μl, 1000 μl, 2000 μl, 5000 μl

Overall dimensions without disposable tip (H x W x D)

168.7 mm x 60.5 mm x 30.5 mm

130.5 mm x 30.6 mm x 25.0 mm

110.7 mm x 20.2 mm x 19 mm

131 mm x 47 mm

Specifications

사양

Drive Design

Stepper motor driven linear actuator with high resolution optical encoder for step loss detection

Dispense Speed

Pump volume 1000 μL: 1 μL/second up to 1800 ul/second

Pump volume 250 μL: 1 μL/ second up to 450 μL/second

Pump volume 50 μL: 1 μL/second up to 150 μL/second

Volume Resolution

Pump volume 1000 μL: 0.301 μL/half step increment with 3700 increments/full stroke

Pump volume 250 μL: 0.075 μL/half step increment with 3500 increments/full stroke

Pump volume 50 μL: 0.025 μL/half step increment with 2500 increments/full stroke

Operating Noise

<60 dBA

Operating Temperature Operating Humidity

15°C to 40°C (59°F to 104°F)

20 to 95% RH at 40°C (104°F)

Non-Operating Temperature Non-Operating Humidity

-20°C to 65°C (-4°F to 149°F)

30% to 85% RH non-condensing

Media Temperature

15°C to 40°C (59°F to 104°F)

Overall Dimensions (H x W x D)

Vertical orientation: 5.13 in [130.4 mm] x 1.20 in. [30.6 mm] x .83 in. [21.0 mm]

(with full electronics

with tip adapter and without disposable tip)

Weight

125 gm

Driver Recommendation

Pump should typically be driven with a 24 VDC bipolar chopper drive

Motor Data

Resistance / Phase 5.1 Ω

Inductance / Phase 1.5 mH

Rated Current 0.49 A

Rated Voltage 2.5 V

전체 전자 장치가 있는 기능 파라미터*

Imprecision (full volume) in 50 μL

200 µL

100 µL Tips

<0.75% CV

Imprecision (full volume) in 50 μL, 200 µL, 100 µL Tips

<0.75% CV

Inaccuracy (full volume)

<1% Tip volume

10% Tip volumes

<1% CV

Imprecision

<2%

Inaccuracy

Power Requirement

24VDC, 500 mA

Power Rating

<500 mA (peak)

*고객 사용에 따라 전체 전자 장치가 없는 파라미터

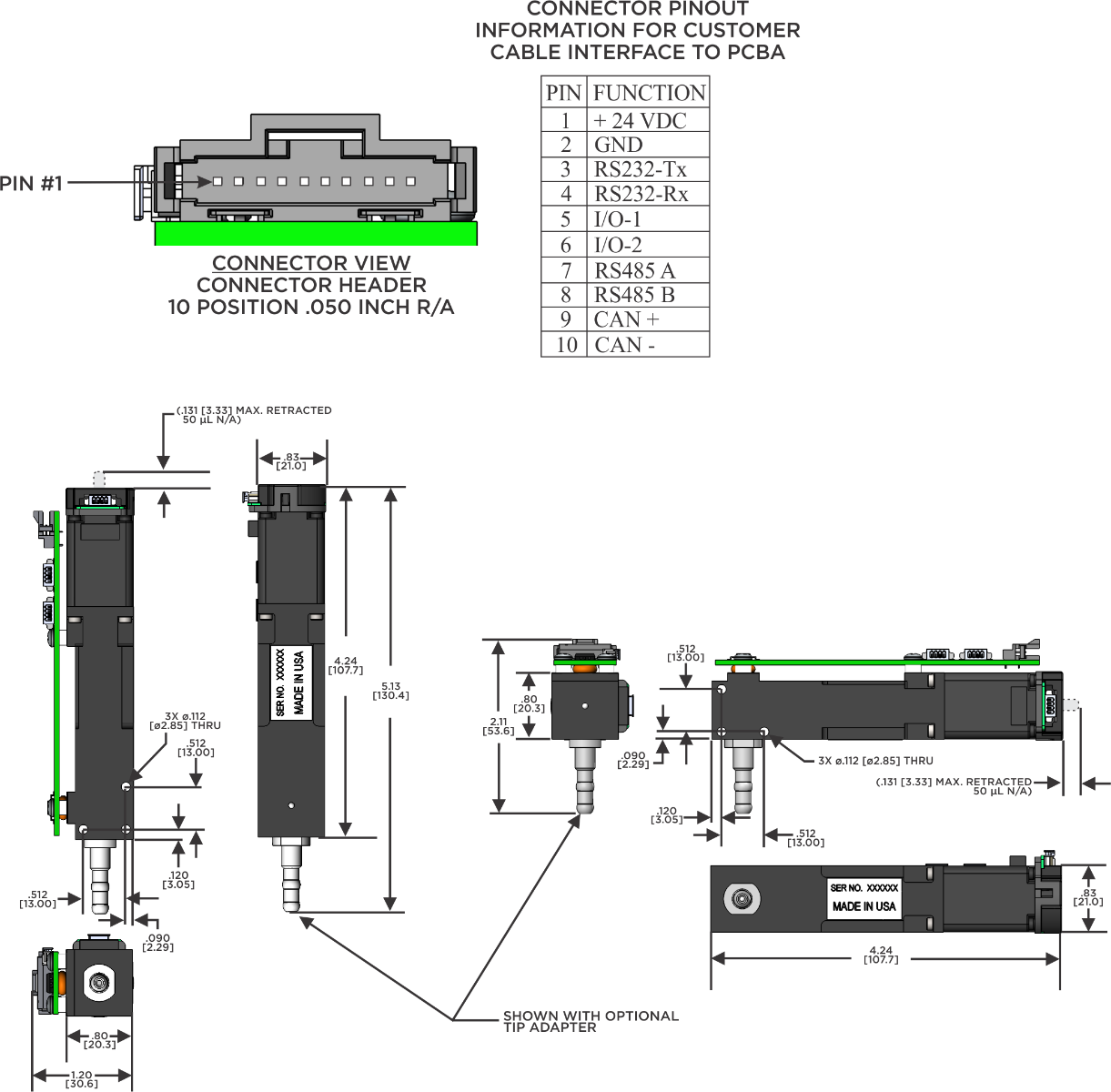

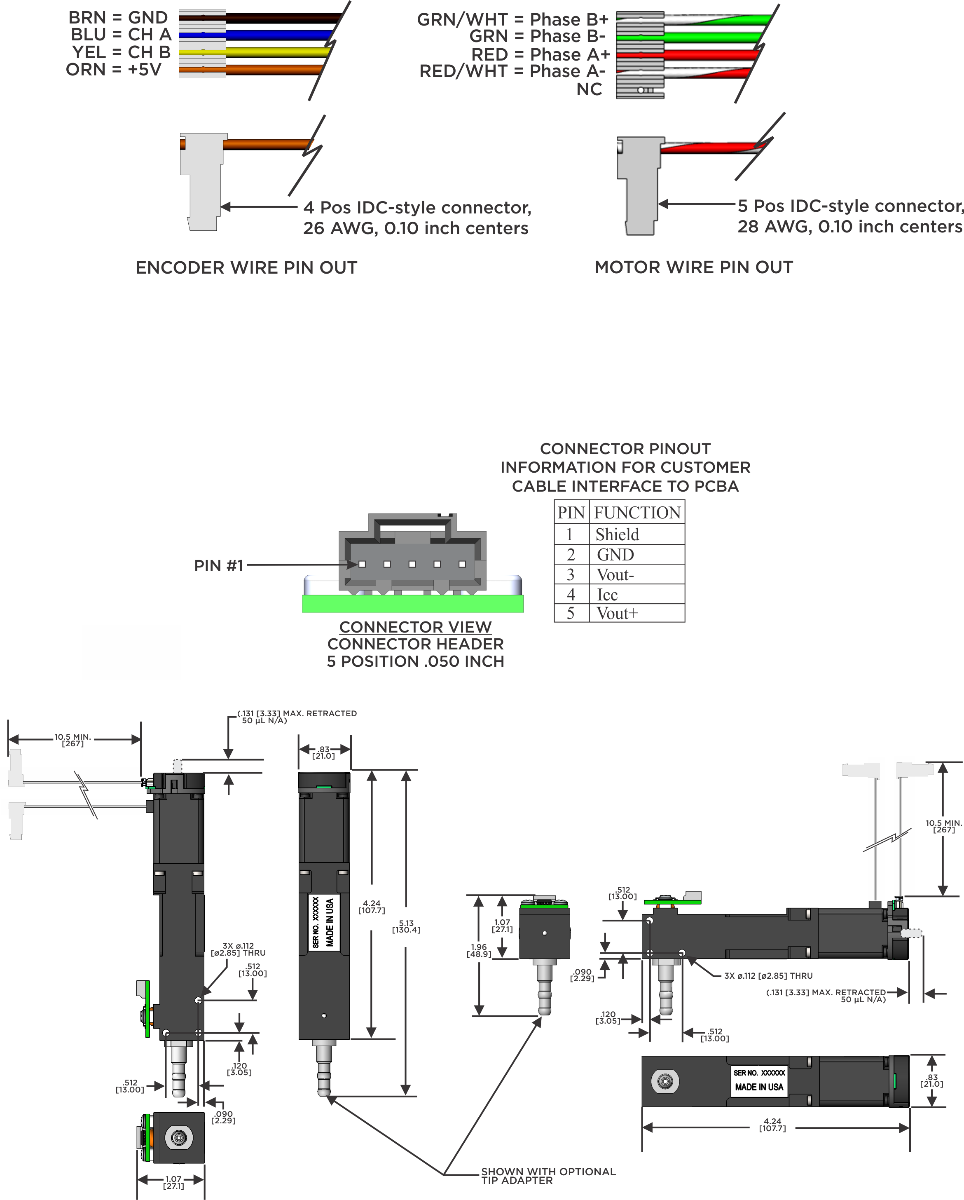

Dimensions

Ordering Information

현재 가격은 TriContinent 판매 담당자에게 문의하십시오.

Air-Z Flex, 수직

Catalog #

Description

Air-Z Flex, 1000 μL with no Electronics

Air-Z Flex, 1000 μL with Pressure Sensor

10312

Air-Z Flex, 1000 μL with Full Electronics

Air-Z Flex, 250 μL with no Electronics

Air-Z Flex, 250 μL with Pressure Sensor

10318

Air-Z Flex, 250 μL with Full Electronics

Air-Z Flex, 50 μL with no Electronics

Air-Z Flex, 50 μL with Pressure Sensor

10324

Air-Z Flex, 50 μL with Full Electronics

Air-Z Flex, 수평

Catalog #

Description

Air-Z Flex, 1000 μL with no Electronics

Air-Z Flex, 1000 μL with Pressure Sensor

10315

Air-Z Flex, 1000 μL with Full Electronics

Air-Z Flex, 250 μL with no Electronics

Air-Z Flex, 250 μL with Pressure Sensor

10321

Air-Z Flex, 250 μL with Full Electronics

Air-Z Flex, 50 μL with no Electronics

Air-Z Flex, 50 μL with Pressure Sensor

10327

Air-Z Flex, 50 μL with Full Electronics

랙형 팁

Catalog #

Description

10370

1000 μL Tips, Clear, Non-Sterile, Non-Filtered, 96/rack

10371

200 μL Tips, Clear, Non-Sterile, Non-Filtered, 96/rack

10372

50 μL Tips, Clear, Non-Sterile, Non-Filtered, 96/rack

10378

1000 μL Tips, LLD, Non-Sterile, Non-Filtered, 96/rack

10379

200 μL Tips, LLD, Non-Sterile, Non-Filtered, 96/rack

10380

50 μL Tips, LLD, Non-Sterile, Non-Filtered, 96/rack

팁 어댑터

Catalog #

Description

10009

Tip Adapter

액세서리

Catalog #

Description

Purpose

Product

10388

Cable Set (a 10-position flex cable interface PCBA and 10-position connector with 18” flying leads for the pump interface)

General-purpose evaluation cables

Air-Z Flex with full electronics, Air-Z Premier

10389

USB

and CAN bus/USB)

RS232 evaluation

Please contact customer service

TCS Air-Z Commander

RS232 evaluation
