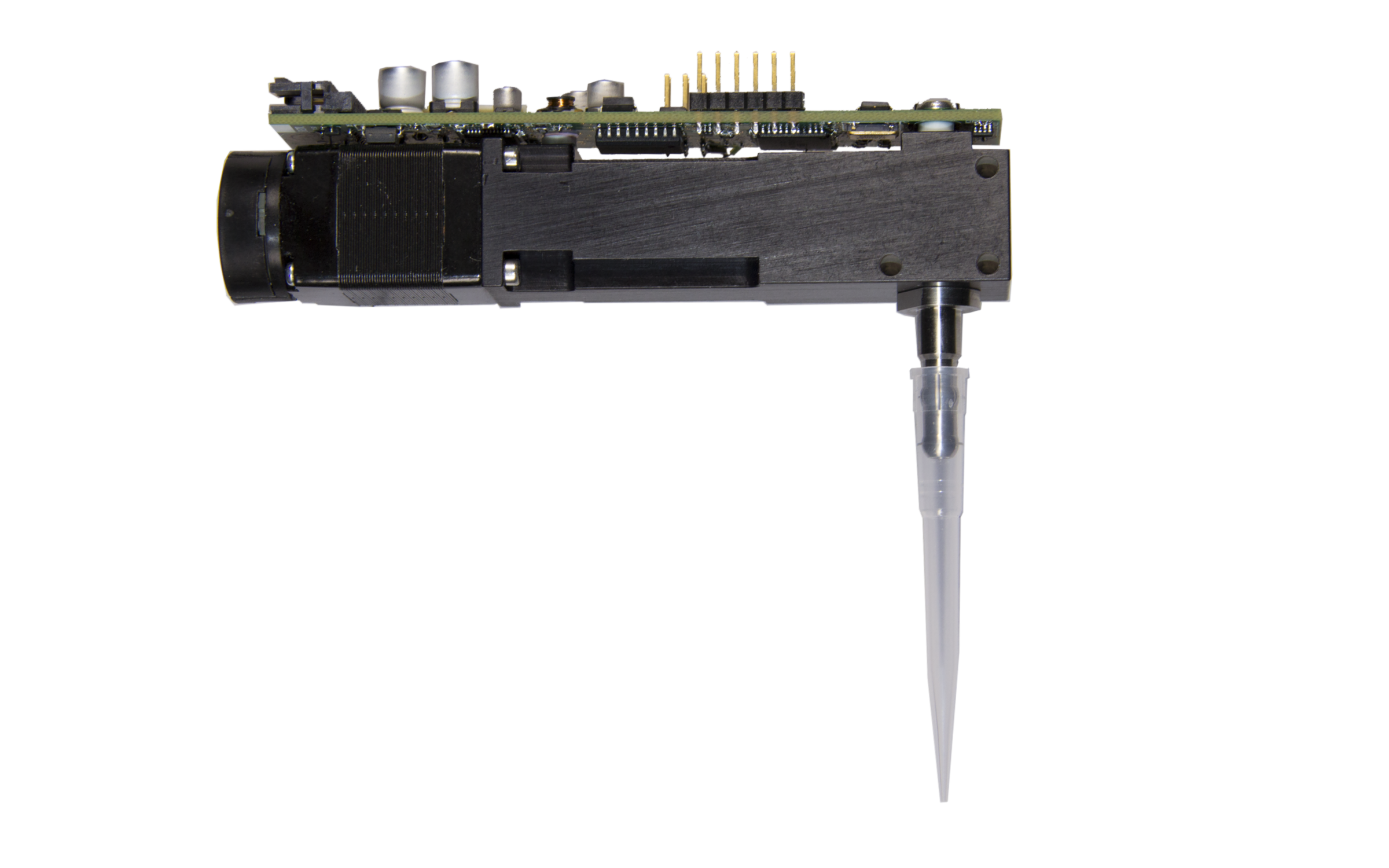

Automatisiertes Luftverdränger-Pipettiermodul air z flex air z flex horiz 1

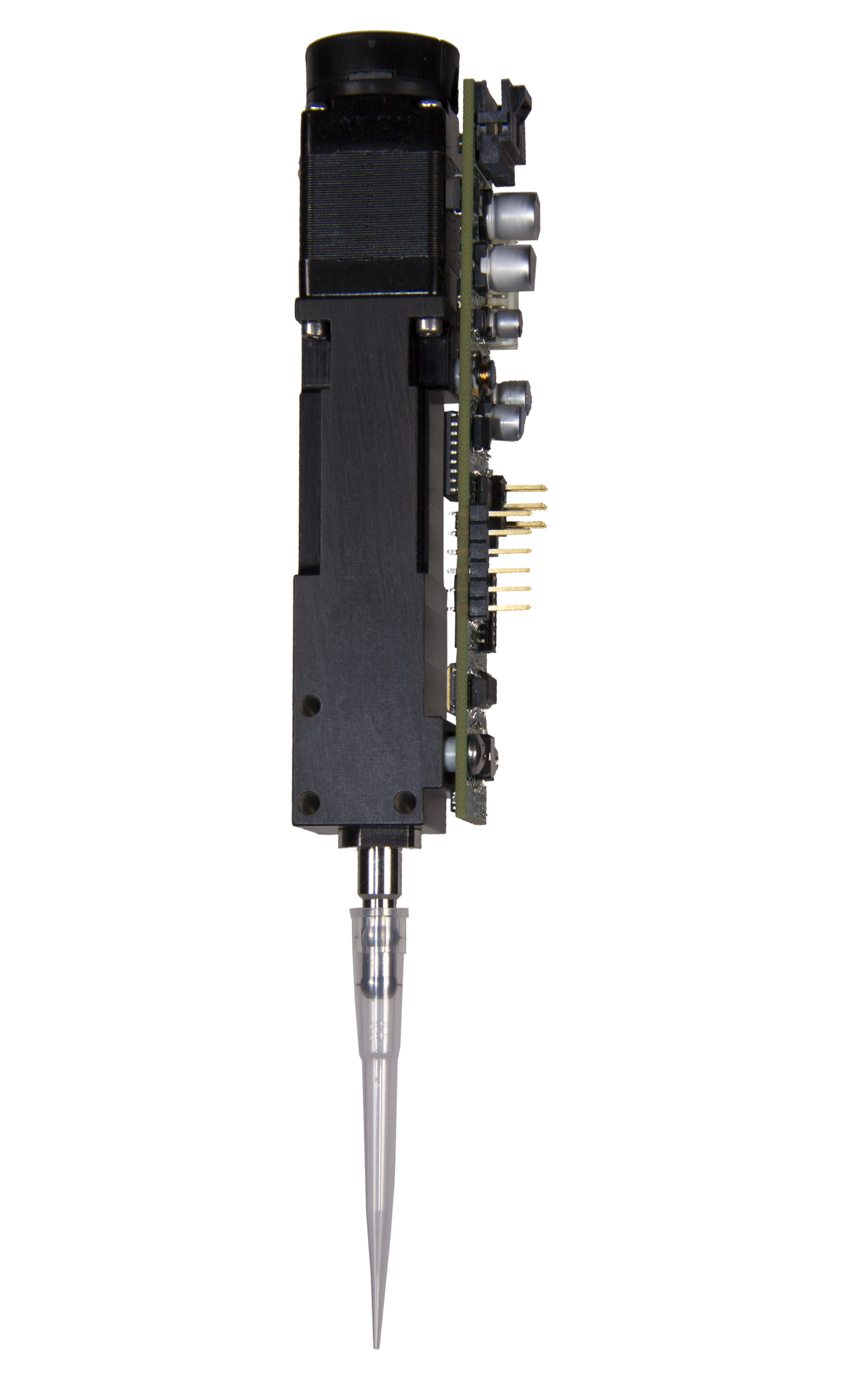

Automatisiertes Luftverdränger-Pipettiermodul air z flex air z flex vert 1
Automatisiertes Luftverdränger-Pipettiermodul air z flex Air Z Flex Zeichnungen 1
Automatisiertes Luftverdränger-Pipettiermodul air z flex Air Z Flex Zeichnungen 2
TriContinent Air-Z Flex ADP-Pumpen
Automatisiertes Luftverdränger-Pipettiermodul air z flex air z flex horiz 1
Automatisiertes Luftverdränger-Pipettiermodul air z flex air z flex vert 1
Automatisiertes Luftverdränger-Pipettiermodul air z flex Air Z Flex Zeichnungen 1
Automatisiertes Luftverdränger-Pipettiermodul air z flex Air Z Flex Zeichnungen 2
Zurück zur Produktübersicht

Air-Z Flex
Pipettier-Modul

  • Automatisiertes Pipettier-Modul mit hochauflösendem Encoder zur zuverlässigen Schrittverlusterkennung

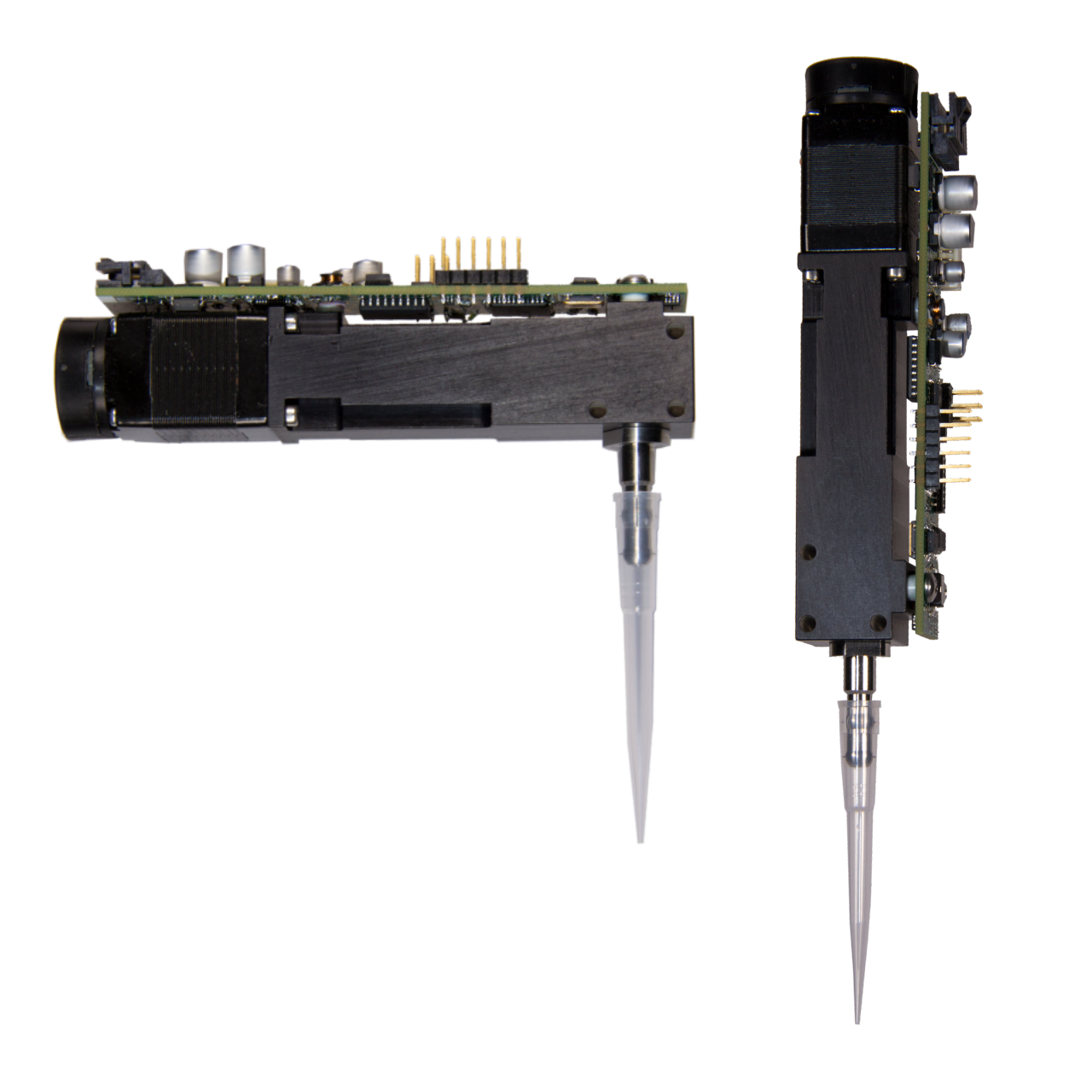

  • Konfigurationen für horizontale und vertikale Montage
  • Kompakte Bauform
  • Volumen von 50 µL, 250 µL und 1000 µL verfügbar
  • Drucksensor und Steuerelektronik optional erhältlich
  • Prävention von Kreuzkontaminationen und Verschleppung während des Probentransfers und der Reagenzienaliquotierung
  • Keine Schläuche und kein Ansaugen erforderlich
  • Kundenspezifische Spitzenadapter, -ausrichtungen und -größen für Ihr spezielles Instrumentendesign
  • Spitzenadapter und Einwegspitzen optional erhältlich

Kontakt
Angebot anfordern Service- / Ersatzteilanfrage
Teilen

Air-Z-Modelle vergleichen

Automatisiertes Luftverdränger-Pipettiermodul air z premier air z premier 1

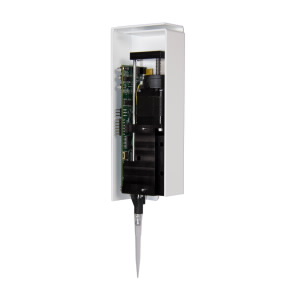

Air-Z Premier

Umfassend programmierbares Pipettier-Modul mit Funktionen wie z.B. integriertem Spitzenabwurf und automatischer Erkennung von Füllständen, Spitzen, verstopften Spitzen, Schrittverlust usw.

TriContinent Air-Z Flex ADP-Pumpen

Air-Z Flex

Das automatische Pipettier-Modul ist mit und ohne Steuerelektronik und Drucksensor verfügbar.

Automatisiertes Luftverdränger-Pipettiermodul air z legacy z Pumpe 460

Air-Z Legacy

TriContinents erstes Pipettier-Modul mit bewährter Technologie zur Verwendung in Liquid-Handling-Robotersystemen.

Automatisiertes Luftverdränger-Pipettiermodul air z mini air z mini 1

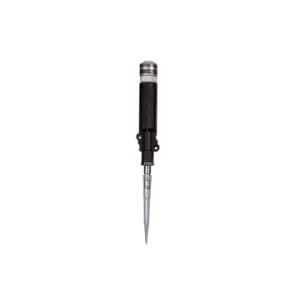

Air-Z Mini

Wirtschaftlichstes Design für Anwendungen mit kurzen Arbeitszyklen, für eine einfache Installation und müheloses Wechseln entwickelt.



Air-Z MERKMALE
Air-Z Premier
Air-Z Flex
Air-Z Mini (auf Anfrage erhältlich)
Air-Z Legacy
Hochauflösender Encoder (Erkennung eines Schrittverlusts)
✓
✗
✗
✗
Füllstandserkennung: Druck (pLLD)
✓
✗
✗
✗
Füllstandserkennung: kapazitiv und hybrid (cLLD und hLLD)
✓
✗
✗
✗
Echtzeitübertragung von Druckdaten
✓
✓
✗
✗
Leiser Betrieb bei allen Geschwindigkeiten
✓
✓
✓
✓
Integrierter Spitzenabwerfer
✓
✗
✗
✗
Erkennung verstopfter Pipettenspitzen
✓
Option
✗
✗
Vollständig programmierbar (ohne Steuerelektronik)
✓
Option
✗
✗
Wahlweise horizontale oder vertikale Montageausrichtung
✗
✓
✗
✗
Optionen für Pumpenvolumen
1000 μl
50 μl, 250 μl, 1000 μl
50 μl
20 μl, 1000 μl, 2000 μl, 5000 μl
Erhältliche Spitzenvolumen
20 μl, 50 μl, 200 μl, 1000 μl
20 μl, 50 μl, 200 μl, 1000 μl
20 μl, 50 μl
20 μl, 1000 μl, 2000 μl, 5000 μl
Gesamtabmessungen ohne Einwegspitze (H x B x T)
168,7 mm x 60,5 mm x 30,5 mm
130,5 mm x 30,6 mm x 25,0 mm
110,7 mm x 20,2 mm x 19 mm
131 mm x 47 mm

Technische Daten

Technische Daten



Antriebsdesign
Linearantrieb mit Schrittmotor und hochauflösendem optischem Encoder zur Schrittverlusterkennung
Ausgabegeschwindigkeit
Pumpenvolumen 1000  μL: 1  μL/Sekunde bis 1800 ul/Sekunde
Pumpenvolumen 250  μL: 1 μL/Sekunde bis 450  μL/Sekunde
Pumpenvolumen 50 μL: 1 μL/Sekunde bis 150  μL/Sekunde
Volumenauflösung
Pumpenvolumen 1000  μL: 0
Pumpenvolumen 250 μL: 0
Pumpenvolumen 50  μL: 0
Lautstärke im Betrieb
<60 dBA
Betriebstemperatur
Betriebsluftfeuchtigkeit
20 bis 95 % RH bei 40 °C  (104 °F)
Temperatur bei Nichtbetrieb
Luftfeuchtigkeit bei Nichtbetrieb
30 % bis 85% RH nicht kondensierend
Medientemperatur
15 °C bis 40 °C (59 °F bis 104 °F)
Gesamtabmessungen (H x B x T)
Vertikale Ausrichtung: 5
(mit vollständiger Elektronik
mit Spitzenadapter und ohne Einwegspitze)
Gewicht
125 g
Antriebsempfehlung
Pumpe sollte normalerweise mit einem bipolaren 24 VDC Chopper-Antrieb bei ½ Schritt und Nennstrom angetrieben werden.  Bei höheren Schrittraten kann eine höhere Spannung erforderlich sein.
Motordaten
Widerstand / Phase           5
Induktivität / Phase           1
Nennstrom                   0
Nennspannung                   2

Funktionsparameter mit vollständiger Elektronik*



Ungenauigkeit (volles Volumen) bei 50 μL
200 μL
100 μL Spitzen
<0
75 % CV
Ungenauigkeit (volles Volumen) bei 50 μL, 200 μL, 100 μL Spitzen
<0,75 % CV
Ungenauigkeit (volles Volumen)
<1 % Spitzenvolumen
10 % Spitzenvolumen
<1 % CV
Ungenauigkeit
<2 %
Ungenauigkeit
Strombedarf
24 VDC, 500 mA
Nennleistung
<500 mA (Spitze)

*Parameter ohne vollständige Elektronik abhängig vom Fall des Benutzers

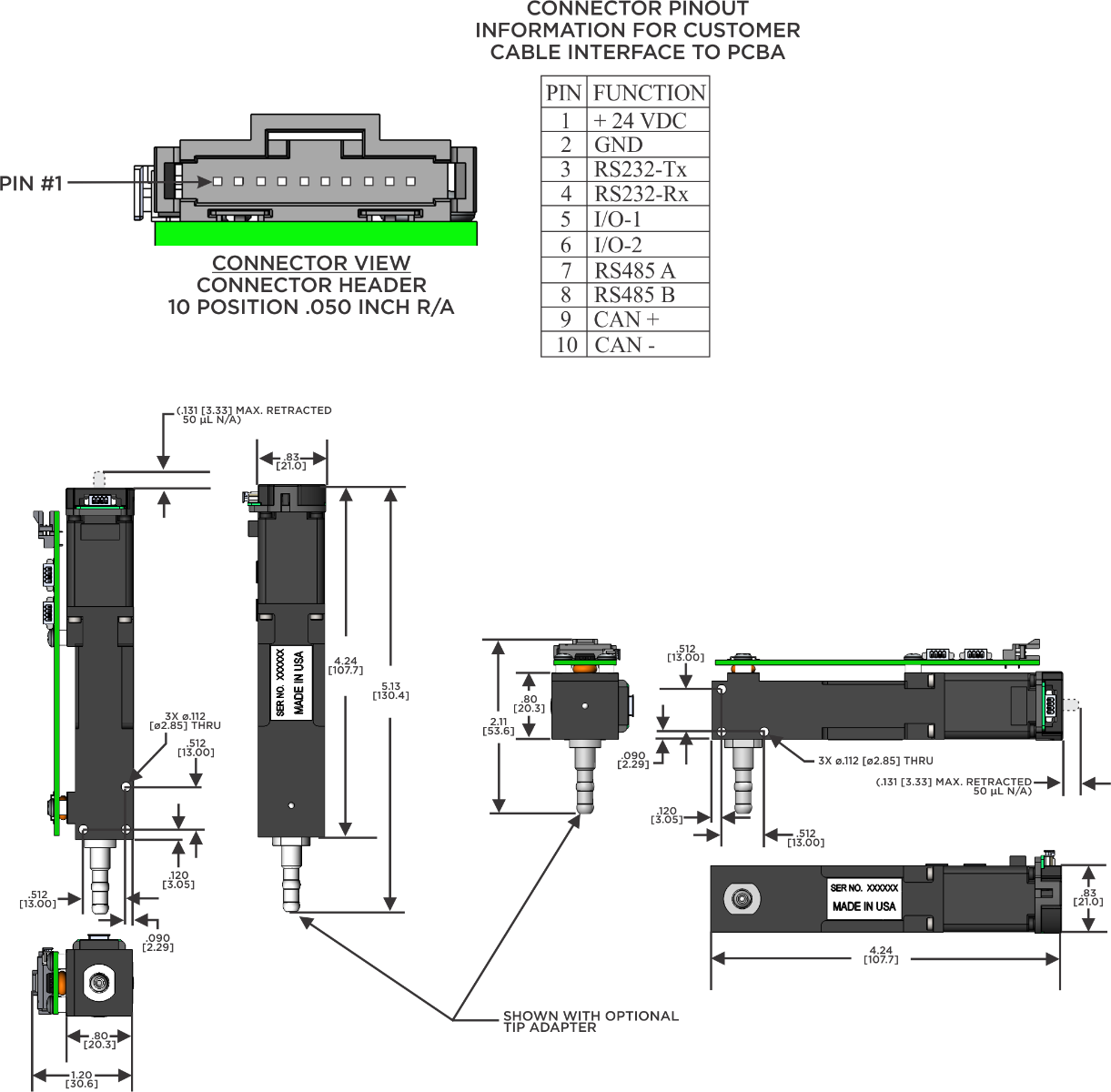

Abmessungen

Bestellinformationen

Air-Z Flex, vertikal



Katalog-Nr.
Beschreibung
Details auf Anfrage
Air-Z Flex, 1000 μL ohne Elektronik
Details auf Anfrage
Air-Z Flex, 1000 μL mit Drucksensor
10312
Air-Z Flex, 1000 μL mit vollständiger Elektronik
Details auf Anfrage
Air-Z Flex, 250 μL ohne Elektronik
Details auf Anfrage
Air-Z Flex, 250 μL mit Drucksensor
10318
Air-Z Flex, 250 μL mit vollständiger Elektronik
Details auf Anfrage
Air-Z Flex, 50 μL ohne Elektronik
Details auf Anfrage
Air-Z Flex, 50 μL mit Drucksensor
10324
Air-Z Flex, 50 μL mit vollständiger Elektronik

Air-Z Flex, horizontal



Katalog-Nr.
Beschreibung
Details auf Anfrage
Air-Z Flex, 1000 μL ohne Elektronik
Details auf Anfrage
Air-Z Flex, 1000 μL mit Drucksensor
10315
Air-Z Flex, 1000 μL mit vollständiger Elektronik
Details auf Anfrage
Air-Z Flex, 250 μL ohne Elektronik
Details auf Anfrage
Air-Z Flex, 250 μL mit Drucksensor
10321
Air-Z Flex, 250 μL mit vollständiger Elektronik
Details auf Anfrage
Air-Z Flex, 50 μL ohne Elektronik
Details auf Anfrage
Air-Z Flex, 50 μL mit Drucksensor
10327
Air-Z Flex, 50 μL mit vollständiger Elektronik

Spitzen



Katalog-Nr.
Beschreibung
10370
1000 μL Spitzen
10371
200 μL Spitzen
10372
50 μL Spitzen
10378
1000 μL Spitzen
10379
200 μL Spitzen
10380
50 μL Spitzen

Spitzenadapter



Katalog-Nr.
Beschreibung
10009
Spitzenadapter

Zubehör



Katalog-Nr.
Beschreibung
Ziel
Produkt
10388
Kabelsatz (ein flexibles Kabel mit 10 Positionen
Schnittstellen-PCBA und Anschluss mit 10 Positionen mit 18” Anschlusskabel für die Pumpenschnittstelle)
Allzweckbeurteilungskabel
10389
USB und CAN-Bus/USB)
RS232-Beurteilung
Air-Z Flex/Premier mit vollständiger Elektronik
Kontaktieren Sie den Kundenservice
TCS Air-Z Commander
RS232-Beurteilung
Air-Z Flex/Premier mit vollständiger Elektronik
Kontaktieren Sie den Kundenservice
Terminal-Emulator-Programm
RS232-Beurteilung
Air-Z Flex/Premier mit vollständiger Elektronik
960
USB/RS485-Umwandlersatz
USB/RS485-Beurteilung
Air-Z Flex/Premier mit vollständiger Elektronik
8698-03
USB-A/B-Kabel
USB/RS485-Beurteilung
Air-Z Flex/Premier mit vollständiger Elektronik
963
USB/CAN-Bus-Umwandlersatz
Ergänzung von CAN-Bus für die Verbindung zum Daten-Streaming
Air-Z Flex/Premier mit vollständiger Elektronik
959
RS232/485-Umwandlersatz
RS232-Beurteilung
Air-Z Flex/Premier mit vollständiger Elektronik

Downloads

2020-11_tricontinent_b_air-z_en

Air-Z Premier Brochure

MKT90041

Air-Z Flex Datasheet

8694-28

Air-Z Flex Manual

airz-flex-model-horizontal-with-full-electronics

Air-Z Flex Model Horizontal with Full Electronics

airz-flex-model-horizontal-with-no-electronics

Air-Z Flex Model Horizontal with No Electonics

airz-flex-model-horizontal-with-pressure-sensor

Air-Z Flex Model Horizontal with Pressure Sensor

airz-flex-model-vertical-with-full-electronics

Air-Z Flex Model Vertical with Full Electronics

airz-flex-model-vertical-with-no-electonics

Air-Z Flex Model Vertical with No Electonics

airz-flex-model-vertical-with-pressure-sensor

Air-Z Flex Model Vertical with Pressure Sensor

Garantie

Garantieinformationen Z-Serie

TriContinent betreibt einen Fertigungsstandort nach ISO 13485, der Produkte höchster Qualität ermöglicht. Die Pumpen der Z-Serie unterliegen als allgemeine Laborkomponenten nicht der behördlichen Zulassung durch die FDA. TriContinent setzt qualitativ hochwertige Komponenten mit zutreffenden Sicherheitsmarkierungen ein, um die Anforderungen von Systemdesignern zu erfüllen. Die Pumpen der Z-Serie tragen keine unabhängigen CE-Kennzeichnungen, weil sie als Komponenten für den Einsatz in größeren Systemen konzipiert wurden, die wiederum unabhängig getestet und zertifiziert werden.

Die Pumpen der Z-Serie werden von 1 Jahr Garantie abgedeckt. Sollte eine Pumpe der Z-Serie während des Garantiezeitraums ausfallen, rufen Sie uns an und erklären Sie uns die Fehlfunktion. Daraufhin stellen wir kostenlos eine Warenrücksendenummer (RMA) nach unserem Ermessen für den Austausch oder die Reparatur zur Verfügung.

Der Kunde ist dafür verantwortlich, die Eignung einer Anwendung und die Materialverträglichkeit unseres Produkts mit der jeweiligen Anwendung festzustellen.

Bei der Rücksendung eines Produkts für die Reparatur oder den Austausch fordern Sie beim TriContinent-Kundendienst eine RMA-Nummer an. Halten Sie bei Ihrem Anruf die folgenden Informationen bereit:

  • Katalognummer
  • Seriennummer
  • Erklärung der Fehlfunktion

TriContinent akzeptiert nicht die Rücksendung von Produkten ohne vorherige Zustimmung. TriContinent behält sich das Recht vor, die Rücksendung eines Produkts abzulehnen, das mit infektiösen mikrobiologischen oder radioaktiven Stoffen oder anderen als gefährlich betrachteten Materialien verwendet wurde.

Die RMA-Nummer sollte bei der Rücksendung an TriContinent außen am Versandbehälter angebracht werden.

Garantieausschlüsse

Die obige Garantie gilt nicht für Produkte mit Defekten aus den folgenden Gründen:

  • Unsachgemäße oder unzureichende Wartung durch den Kunden
  • Nicht autorisierte Wartung oder Service
  • Fehlgebrauch durch den Kunden
  • Betrieb außerhalb der Umweltspezifikationen für das Produkt
  • Instrumente werden nicht richtig verpackt zurückgesendet

Hinweis: Sind Schäden beim Versand der Ausrüstung aufgetreten, wenden Sie sich direkt an den Frachtführer.
