Spritzenpumpen der C-Serie

Spritzenpumpe

Spritzenpumpenmodul für Liquid Handling bei automatisierten Instrumenten
Extrem hohe Präzision und Genauigkeit
3 cm Hub für Spritzengrößen von 50 μL bis 12,5 mL
Ideal für Anwendungen mit niedrigem Durchfluss und geringer Pulsation
Verschiedene Ventiloptionen (3, 4 oder 6 Wege) zur Ansaugung aus mehreren Quellen und Abgabe an verschiedene Ziele (z. B. Reagenzien)
Einfach zu integrieren
Lange Lebensdauer und hohe Zuverlässigkeit
Kompakte Bauform
Flexible Konfigurationen

Kontakt

Angebot anfordern Service- / Ersatzteilanfrage

Beschreibung

Überlegene Liquid-Handling-Performance

Die TriContinent-Spritzenpumpe der C-Serie bietet eine extrem hohe Genauigkeit und Präzision für das Abgeben, Verdünnen und Pipettieren kleiner Mengen. Sie ist auch eine ideale Lösung für Anwendungen, die niedrige Durchflussraten und geringe Pulsation erfordern, da sie eine Auflösung von bis zu 192.000 Mikroschritten/vollem Hub erreicht. Dank ihres kompakten Designs und ihrer flexiblen Konfigurationen werden unsere Pumpen für Liquid-Handling-Aufgaben in einem breiten Spektrum von Anwendungen wie Diagnostik, Next-Generation Sequencing, Durchflusszytometrie, allgemeiner Probenvorbereitung und vielen anderen eingesetzt.

Flexible Konfiguration

TriContinent bietet Spritzengrößen zwischen 50 μL und 12,5 mL und verschiedene Ventiloptionen mit 3, 4 und 6 Wegen zur Übertragung von Flüssigkeiten aus verschiedenen Quellen an verschiedene Ziele.

Falls Ihr Instrument eine maßgeschneiderte Lösung benötigt, sind auch kundenspezifische Designs und Konfigurationen möglich. Laden Sie sich unsere Fallstudien herunter, um mehr über unsere Zusammenarbeit mit branchenführenden OEM-Kunden zu erfahren.

Lange Lebensdauer

Die Spritzenpumpen der C-Serie sind äußerst robust und zuverlässig, da sie ein proprietäres, hocheffizientes Design mit Direktantrieb verwenden, bei dem keine Riemen zum Einsatz kommen, die ausleiern oder sich abnutzen können. Die Lebensdauer des robusten Antriebsmechanismus wurde getestet. Er übersteht wartungsfrei mehrere Millionen Zyklen.

Zudem haben unsere Drehschieberventile in Lebensdauerprüfungen eine bis zu 24-mal längere Lebensdauer als die Ventile der Konkurrenz gezeigt.

Einfach zu integrieren

Unsere Pumpen sind durch die Nutzung des Cavro®-Protokolls programmierbar und einfach zu integrieren. Sie bieten deshalb einen nahtlosen Ersatz für Standardpumpen der Industrie. Außerdem nutzen sie standardmäßige Kommunikationsprotokolle und Montagekonfigurationen, die auch von anderen kompakten Spritzenpumpendesigns verwendet werden, um teure und zeitaufwendige Neuentwicklungen zu vermeiden.

Wettbewerbsvorteile

Ein nahtloser Ersatz für Industriestandardpumpen mit dem Cavro®-Protokoll
Hochauflösende Optionen mit bis zu 192.000 Schritten/vollem Hub
Eigenes, hocheffizientes und wartungsfreies Antriebssystem
Direktantrieb (keine Riemen zum Strecken oder Brechen)
Langlebige Drehschieberventile (bis zu 24-fache Lebensdauer von Konkurrenzventilen)
Spritzengrößen von 50 µL bis 12,5 mL

Zertifikate für Liquid-Handling-Produkte und Instrumente RoHS

Technische Daten

C3000

C3000MP

C24000

C24000MP

Hubgeschwindigkeit

1,2 Sekunden bis 100 Minuten pro Hub (800 Minuten im Mikroschrittmodus).

4,2 Sekunden bis 800 Minuten pro Hub (3200 Minuten im Mikroschrittmodus).

Ventiloptionen

120 ° 3 Anschlüsse, 90 ° 4 Anschlüsse, T-Ventil, 90 ° 3-Wege-Verteilung

6-Wege-Verteilungsventil

120 ° 3 Anschlüsse, 90 ° 4 Anschlüsse, T-Ventil, 90 ° 3-Wege-Verteilung

6-Wege-Verteilungsventil

Gehäusematerialien PEEK oder PCTFE

PCTFE/UHMWPE

Gehäusematerialien PEEK oder PCTFE

PCTFE/UHMWPE

Drehkolben PTFE oder UHMWPE

Schrittauflösung

Standardmodus 3.000 Schritte

Standardmodus 24.000 Schritte,

Hochauflösender Modus 24.000 Schritte

Hochauflösender Modus 192.000 Schritte

Antriebsdesign

Direktantrieb Schrittmotor/Gewindespindel mit 30 mm Verfahrweg.

Manuell beweglich zur Spritzenentfernung im abgeschalteten Zustand.

Die nachfolgenden Spezifikationen gelten für alle Modelle der C-Serie:

Spritzenmaterial, Flüssigkeitskontakt

Borosilikatglas und UHMWPE oder PTFE (Dichtung) – Druck bis zu 80 PSI

Ventilmaterial, Flüssigkeitskontakt

PCTFE oder PEEK (Gehäuse) und PTFE oder UHMWPE (Kolben) – Druck bis zu 100 PSI

Zubehörspritzengrößen

50 μL, 100 μL, 250 μL, 500 μL, 1 mL, 2,5 mL, 5 mL, 12,5 mL

Schnittstellentyp

RS232, RS484 oder CAN

Kommunikationsraten

RS232/RS485 9600 oder 38400

CAN – 100.000, 125.000, 250.000, 500.000, 1.000.000 Baud

Format (RS232/RS485)

Datenbits – 8, Parität – Keine, Stoppbit – 1 Halbduplex, Datenterminal und OEM-Protokolle

Betriebstemperatur und -feuchtigkeit

15 °C bis 40 °C (59 °F bis 104 °F) und 20 % bis 95 % RH bei 40 °C (104 °F)

Temperatur und Feuchtigkeit bei Nichtbetrieb

20 °C bis 65 °C (68 °F bis 149 °F) und 30 % bis 85 % RH nicht kondensierend

Medientemperatur

15 °C bis 40 °C (59 °F bis 104 °F)

Ungenauigkeit (voller Hub) bei 50 μL bis 100 μL

< 0,1 % CV

Ungenauigkeit (voller Hub) bei 250 μL bis 12,5 mL

< 0,05 % CV

Ungenauigkeit (voller Hub)

< 1 % Spritzenvolumen

Strombedarf

24 VDC + 10 %

Nennstrom

< 1,5 Ampere (Spitze)

Abmessungen

ALLE BEFESTIGUNGSBOHRUNGEN SIND M3 X 0,5 mm X 6,3 mm TIEF (MINIMUM)

ALLE ABMESSUNGEN SIND 0,XXX + 0,008 [0,02 mm], FALLS NICHT ANDERWEITIG ANGEGEBEN

Bestellinformationen

C3000-Pumpen

Katalog-Nr.

Beschreibung

10010

C3000 mit 120 ° 3-Wege-Ventil (PEEK/UHMWPE)

10011

C3000 mit 120 ° 3-Wege-Ventil (PEEK/PTFE)

10012

C3000 mit 120 ° 3-Wege-Ventil (PCTFE/UHMWPE)

10013

C3000 mit 120 ° 3-Wege-Ventil (PCTFE/PTFE)

10030

C3000 mit 90 ° 4-Wege-Ventil (PEEK/UHMWPE)

10031

C3000 mit 90 ° 4-Wege-Ventil (PEEK/PTFE)

10032

C3000 mit 90° 4-Wege-Ventil (PCTFE/UHMWPE)

10033

C3000 mit 90 ° 4-Wege-Ventil (PCTFE/PTFE)

10052

C3000 mit Verteilung über 4-Wege-Ventil (PCTFE/UHMWPE)

10053

C3000 mit Verteilung über 4-Wege-Ventil (PCTFE/PTFE)

10110

C3000 mit 3-Wege-T-Ventil (PEEK/UHMWPE)

10120

C3000 mit 4-Wege-T-Ventil (PEEK/UHMWPE)

10095

C3000MP mit Verteilung über 6-Wege-Ventil (PCTFE/UHMWPE)

C24000-Pumpen

Katalog-Nr.

Beschreibung

10018

C24000 mit 120 ° 3-Wege-Ventil (PEEK/UHMWPE)

10019

C24000 mit 120 ° 3-Wege-Ventil (PCTFE/UHMWPE)

10028

C24000 mit 120 ° 3-Wege-Ventil (PEEK/PTFE)

10029

C24000 mit 120 ° 3-Wege-Ventil (PCTFE/PTFE)

10038

C24000 mit 90 ° 4-Wege-Ventil (PEEK/UHMWPE)

10039

C24000 mit 90 ° 4-Wege-Ventil (PCTFE/UHMWPE)

10048

C24000 mit 90 ° 4-Wege-Ventil (PEEK/PTFE)

10049

C24000 mit 90 ° 4-Wege-Ventil (PCTFE/PTFE)

10059

C24000 mit Verteilung über 4-Wege-Ventil (PCTFE/UHMWPE)

10069

C24000 mit Verteilung über 4-Wege-Ventil (PCTFE/PTFE)

10099

C24000MP mit Verteilung über 6-Wege-Ventil (PCTFE/UHMWPE)

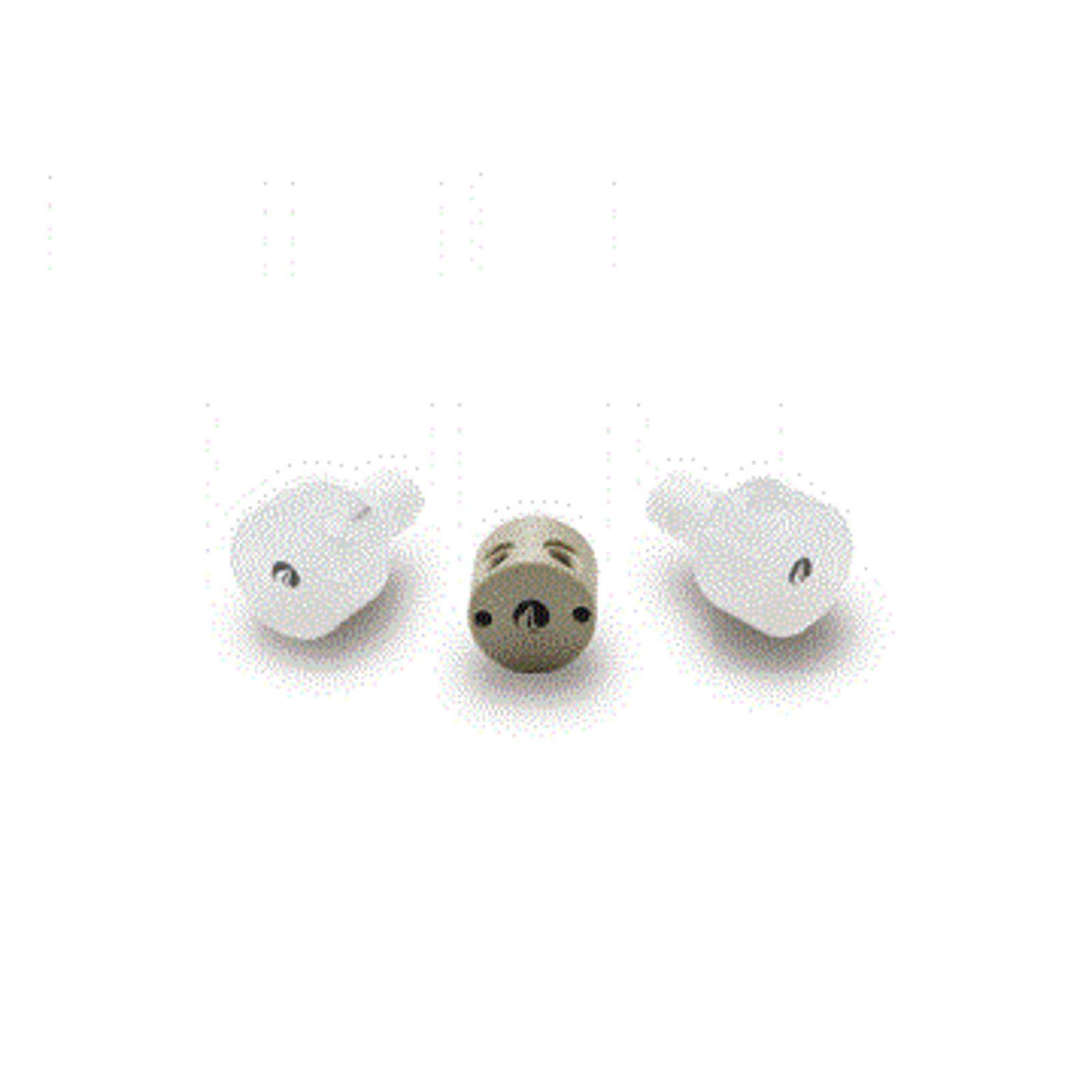

Ersatzventile

Katalog-Nr.

Beschreibung

10020

120 ° 3 Anschlüsse, ¼ – 28 (PEEK/UHMWPE)

10021

120 ° 3 Anschlüsse, ¼ – 28 (PEEK/PTFE)

10022

120 ° 3 Anschlüsse, ¼ – 28 (PCTFE/UHMWPE)

10023

120 ° 3 Anschlüsse, ¼ – 28 (PCTFE/PTFE)

10040

90 ° 4 Anschlüsse, ¼ – 28 (PEEK/UHMWPE)

10041

90 ° 4 Anschlüsse, ¼ – 28 (PEEK/PTFE)

10042

90 ° 4 Anschlüsse, ¼ – 28 (PCTFE/UHMWPE)

10043

90 ° 4 Anschlüsse, ¼ – 28 (PCTFE/PTFE)

10062*

Verteilung 4 Anschlüsse, ¼ – 28 (PCTFE/UHMWPE)

10063*

Verteilung 4 Anschlüsse, ¼ – 28 (PCTFE/PTFE)

10115*

3 Anschlüsse T, ¼ – 28 (PEEK/UHMWPE)

10125*

4 Anschlüsse T, ¼ – 28 (PEEK/UHMWPE)

10106**

Verteilung 6 Wege (PCTFE/UHMWPE)

* Bis einschließlich S/N 336945 ist ggf. ein Firmware-Upgrade erforderlich.

** 6-Wege-Verteilungsventil ist nur mit Spritzenpumpen C3000MP und C24000MP kompatibel (Katalog-Nr. 10095 und 10099).

Spritzen – 3 cm Hub (XP-Stil)

Katalog-Nr.

Beschreibung

10070

50 μL (UHMWPE)

10071

100 μL (UHMWPE)

10072

250 μL (UHMWPE)

10073

500 μL (UHMWPE)

10074

1 mL (UHMWPE)

10075

10076

5 mL (UHMWPE)

10080

50 μL (PTFE)

10081

100 μL (PTFE)

10082

250 μL (PTFE)

10083

500 μL (PTFE)

10084

1 mL (PTFE)

10085

10086

5 mL (PTFE)

10088

Zubehör

Katalog-Nr.

Beschreibung

10151

C-Serie-Evaluierungskit zur Verwendung mit allen Pumpen der C-Serie

Inklusive: Stromversorgung, Leitungskit, USB-Konverter/Kabelbaugruppe und Kurzanleitung.

10171

Kabel, RS232 zu Pumpe

10176

Evaluierungskabel, RS232 und Bench zu einem Gerät der C/MC-Serie

10177

Evaluierungskabel, USB zu einem Gerät der C/MC-Serie

10178

Evaluierungskabel, XYZ zu einem Gerät der C/MC-Serie

10179

Kabel, Daisy-Chain-Jumper

8152-09

Universalstromversorgung

8246-71

Kabel, Schnittstellenkonverter zu Pumpe

8698-02

USB/RS485-Konverter

8698-03

Kabel, USB-A/USB-B, 2 Meter

Downloads

C-Series Replacement Rotary Valve Datasheet

C-Series Replacement Syringe Datasheet

C-Series Syringe Pump Datasheet

C-Series Syringe Pump with Multiport Valves Datasheet

Garantie

C-Serie – Garantieinformationen

TriContinent betreibt einen Fertigungsstandort nach ISO 13485, der Produkte höchster Qualität ermöglicht. Die Pumpen der C-Serie unterliegen als allgemeine Laborkomponenten nicht der behördlichen Zulassung durch die FDA. TriContinent setzt qualitativ hochwertige Komponenten mit zutreffenden Sicherheitsmarkierungen ein, um die Anforderungen von Systemdesignern zu erfüllen. Die Pumpen der C-Serie tragen keine unabhängigen CE-Kennzeichnungen, weil sie als Komponenten für den Einsatz in größeren Systemen konzipiert wurden, die wiederum unabhängig getestet und zertifiziert werden.

Die Pumpen der C-Serie werden von einer einjährigen Garantie abgedeckt. Sollte eine Pumpe der C-Serie während des Garantiezeitraums ausfallen, rufen Sie uns an und erklären Sie uns die Fehlfunktion. Daraufhin stellen wir kostenlos eine Warenrücksendenummer (RMA) nach unserem Ermessen für den Austausch oder die Reparatur zur Verfügung.

TriContinent garantiert auch für 1 Jahr, dass seine Ventile frei von Material- und Verarbeitungsfehlern sind. Jedes Ventil, das aufgrund solcher Fehler ausfällt, wird nach unserem Ermessen kostenlos repariert oder ersetzt, sofern das Gerät über unseren RMA-Prozess zurückgeschickt wird.

Der Kunde ist dafür verantwortlich, die Eignung einer Anwendung und die Materialverträglichkeit unseres Produkts mit der jeweiligen Anwendung festzustellen. Bei der Rücksendung eines Produkts für die Reparatur oder den Austausch fordern Sie beim TriContinent-Kundendienst eine RMA-Nummer an. Halten Sie bei Ihrem Anruf die folgenden Informationen bereit:

Katalognummer
Seriennummer
Erklärung der Fehlfunktion

TriContinent akzeptiert nicht die Rücksendung von Produkten ohne vorherige Zustimmung. TriContinent behält sich das Recht vor, die Rücksendung eines Produkts abzulehnen, das mit infektiösen mikrobiologischen oder radioaktiven Stoffen oder anderen als gefährlich betrachteten Materialien verwendet wurde.

Die RMA-Nummer sollte bei der Rücksendung an TriContinent außen am Versandbehälter angebracht werden.

Garantieausschlüsse

Die obige Garantie gilt nicht für Produkte mit Defekten aus den folgenden Gründen:
